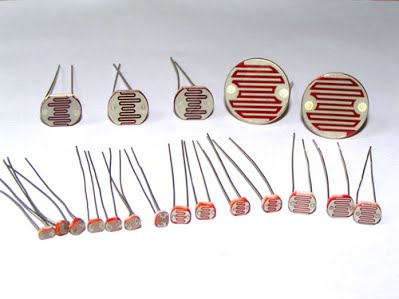

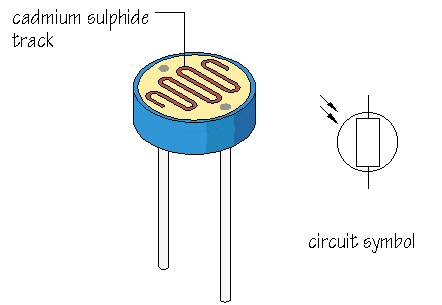

LDR คือ อะไร

วงจรสวิตซ์ทำงานด้วยแสง การใช้ LDR ทำงานในวงจรปิดเปิดสวิตซ์ เราก็จะใช้เพียง 2 อย่างเท่านั้น คือ มีแสง หรือ ไม่มีแสง

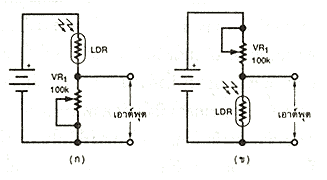

รูป (ก) เมื่อมีแสงสว่าง LDR จะมีความต้านทานต่ำ ทำให้แรงดันส่วนใหญ่มาตกคร่อม VR 1 เสียหมด แรงดันเอาต์พุต จึงสูงเกือบเท่า แรงดันไฟเลี้ยง และ ถ้าไม่มีแสง LDR จะมีความต้านทานสูง แรงดันส่วนใหญ่จะ ไปตกที่ LDR แรงดันเอาต์พุต จึงเกือบเป็น 0 โวลต์
รูป (ข) วงจรจะทำงาน ในทางตรงข้าม เพียงแต่สลับที่ระหว่าง LDR กับ VR 1 เมื่อมีแสงตกกระทบ LDR จะมีค่าคงามต้านทานลดลง เอาต์พุตก็จะเกือบ เป็น 0 โวลต์ และในเวลาที่ไม่มีแสงสว่างเอาต์พุตก็เกือบเท่าแรงดันไฟเลี้ยงจะเห็นได้ว่า กลับกันกับในกรณีแรก นั่นเองครับ

เซนเซอร์แสง

เซนเซอร์แสงเป็นอุปกรณ์ที่เปลี่ยนความเข้มแสงให้เป็นสัญญาณทางไฟฟ้า เพื่อส่งสัญญาณให้กับส่วนควบคุมของเครื่องไฟฟ้าหรืออุปกรณ์ทำงานต่าง ๆ

การทำงานของวงจรเซนเซอร์แสง

วงจรเซนเซอร์แสงจะประกอบด้วยอุปกรณ์หลัก ๆ 3 ส่วน คือ ตัวแอลดีอาร์ ตัวต้านทาน และทรานซิสเตอร์ โดยวงจรจะมีอยู่ 2 แบบ คือ ทำงานเมื่อมีแสง และทำงานเมื่อไม่มีแสง ซึ่งการทำงานของทั้งสองวงจรจะใช้ในงานต่างกัน เพื่อความเข้าใจในการทำงานของวงจร จะยกตัวอย่างวงจรเซนเซอร์แสงแบบทำงานเมื่อมีแสง ดังรูป

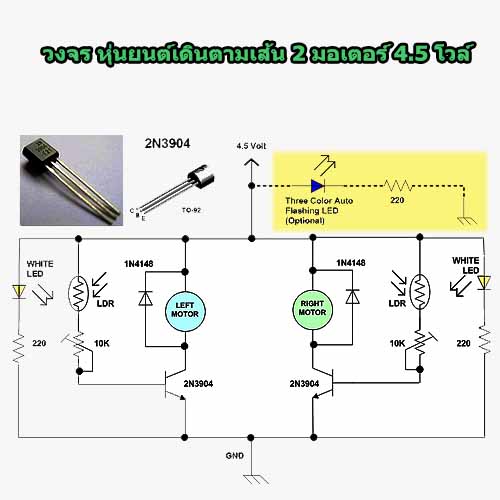

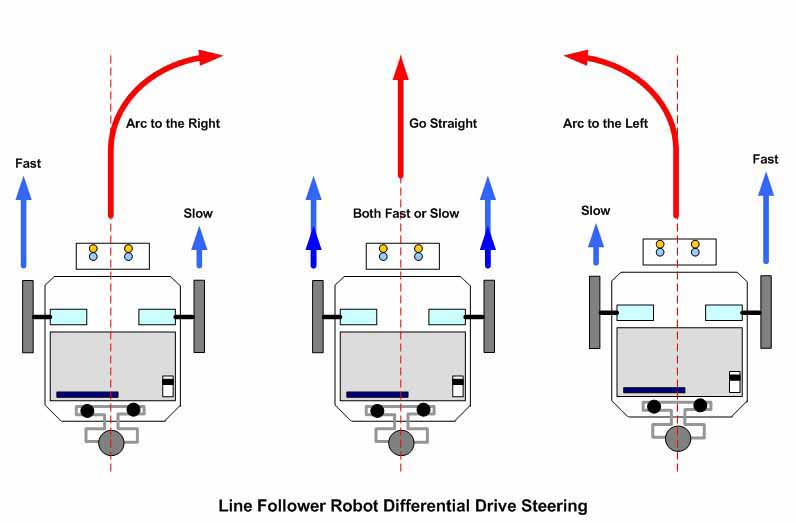

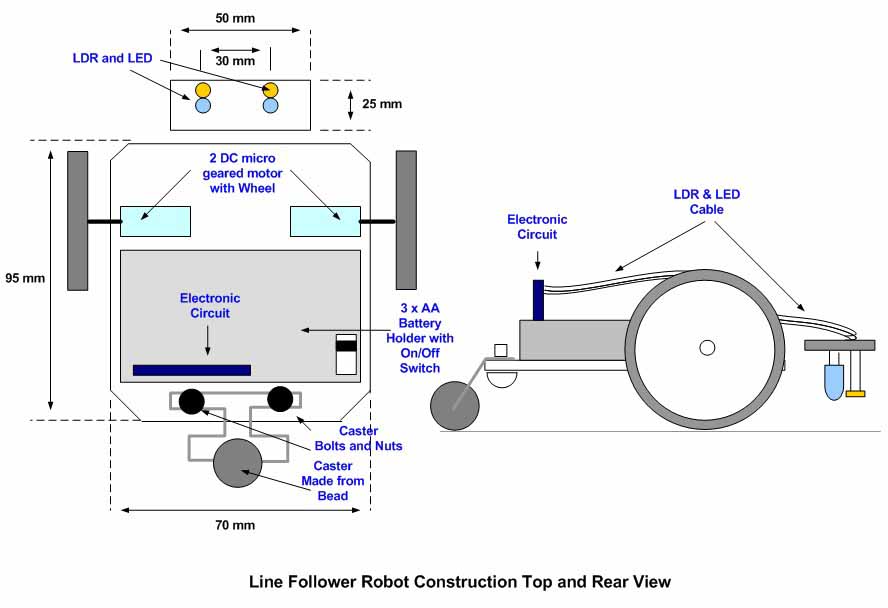

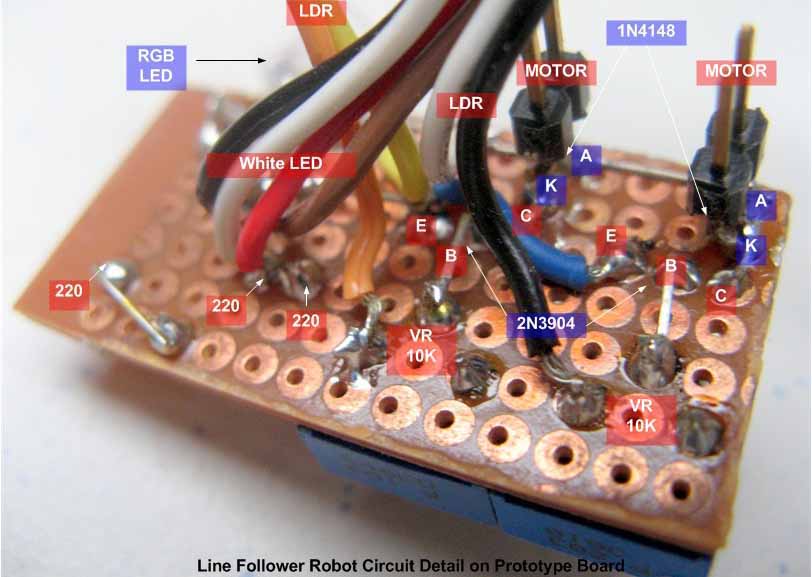

วงจรหุ่นยนต์เดินตามเส้น

รายการอุปกรณ์

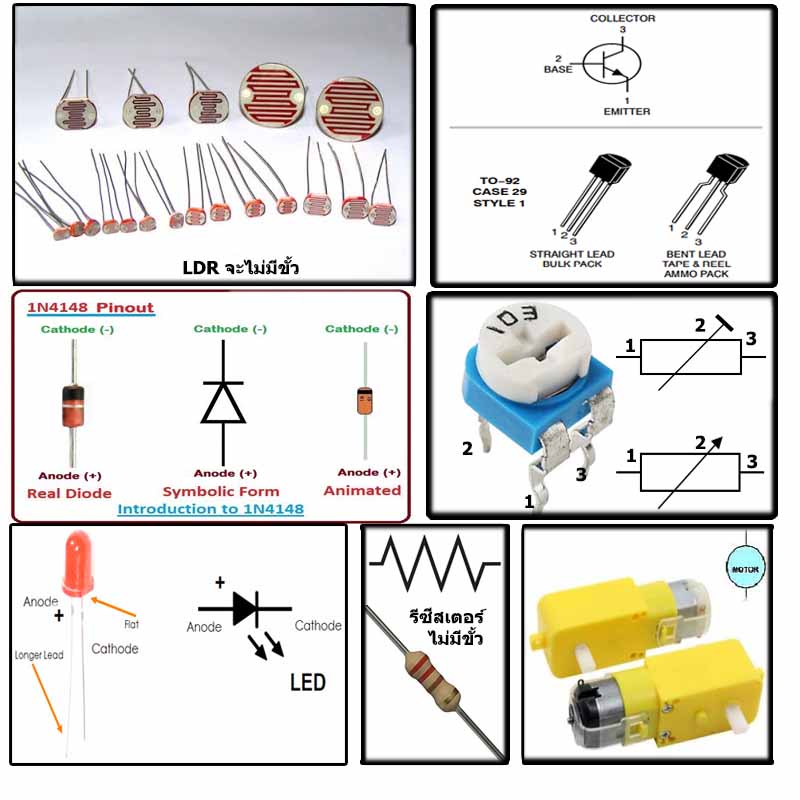

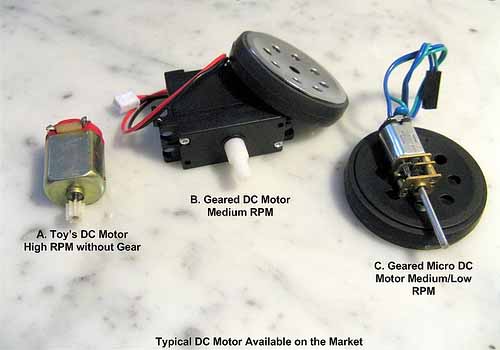

หน้าตาของอะไหล่

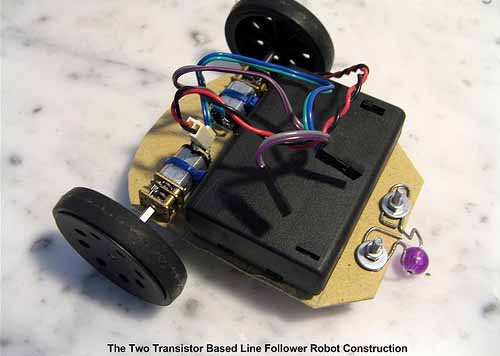

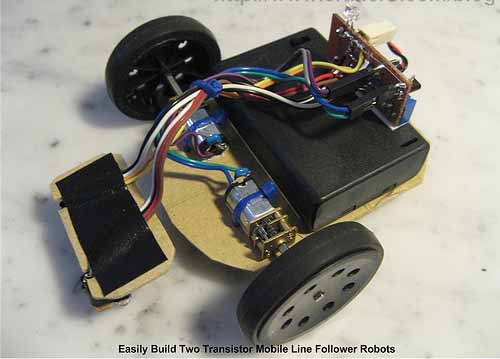

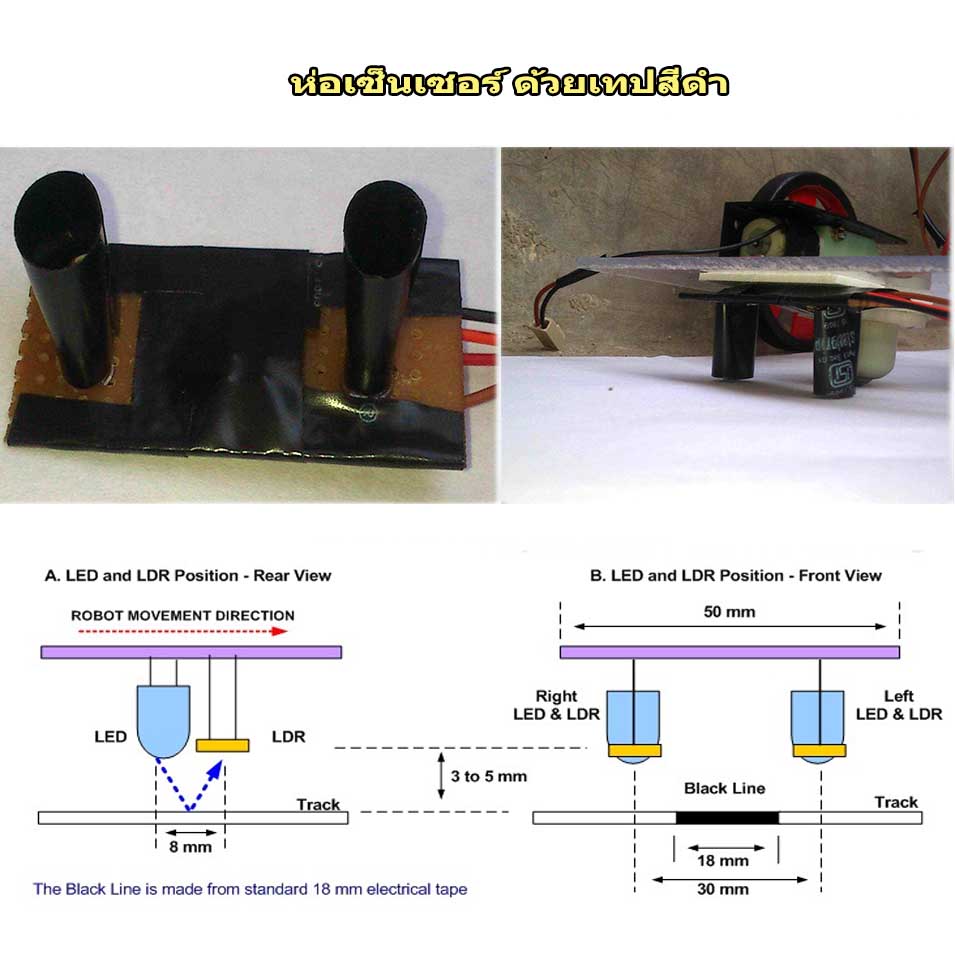

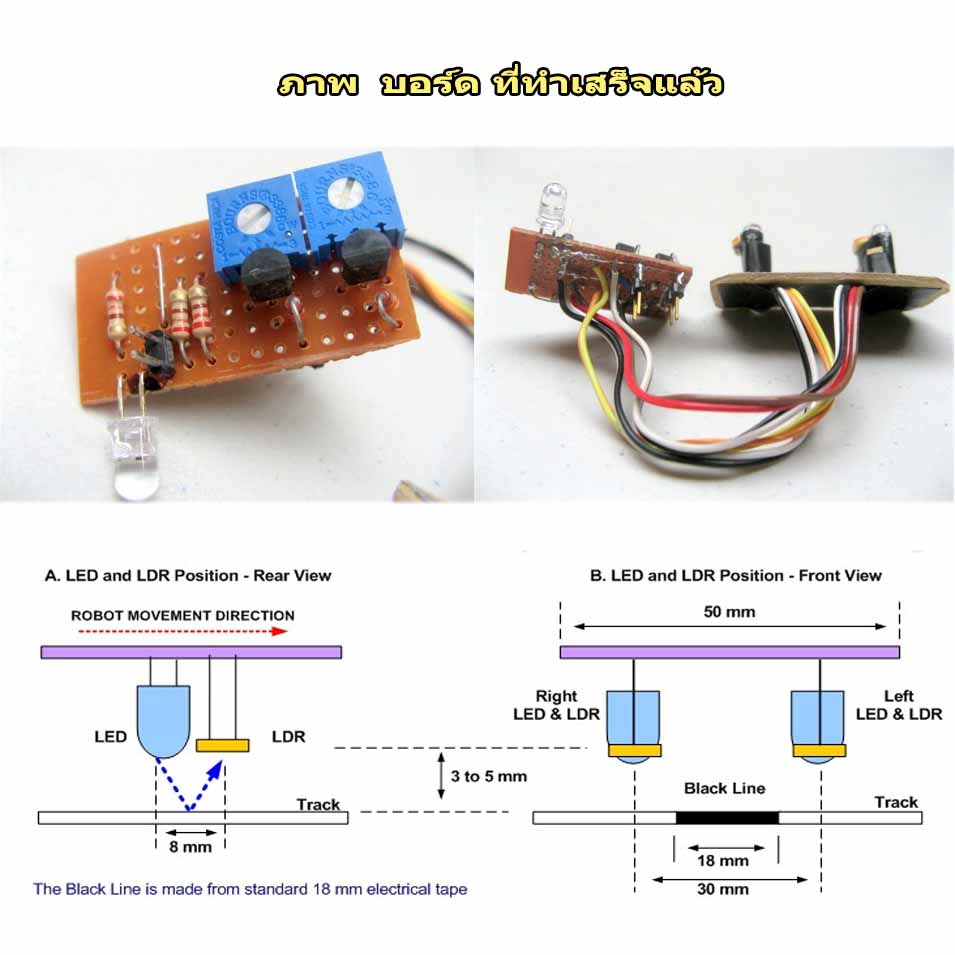

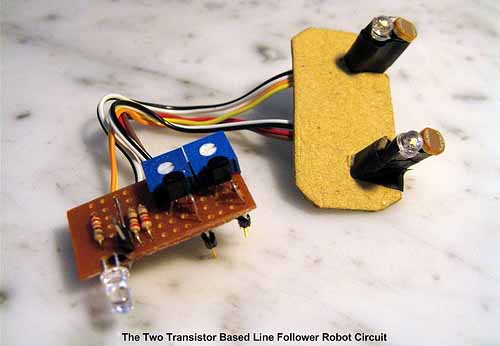

หน้าตางานที่ประกอบเสร็จแล้ว

---

---

---

---

---

---
